• Gegarandeerd vermogen tot 20KW
• De meest betrouwbare oplossing op de markt
• Tot 10 x minder vervangen van beschermglas
• 5 keer minder contaminatie van optieken
• Voor 100% te onderhouden in productiehal
• Slechts 3 slijtdelen

Zuiverheid – eVa is de eerste snijkop ter wereld die automatische centrering en laserstraalcontrole biedt zonder bewegende delen in de kop. De meest voorkomende oorzaak van defecten aan de snijkop is vervuiling die van buitenaf komt en door gemotoriseerde lensbewegingen. De interne opbouw verlengt de levensduur van de kop en de optische elementen aanzienlijk.

Slijtdelen – Er zijn slechts 3 slijtdelen nodig: het beschermglas, de beschermglas afdichting en de nozzle. De eVa-snijkop is de snijkop met de laagste exploitatiekost en gebruiksvriendelijk voor de operator.

Het beschermglas wordt op 355 mm boven nozzle gemonteerd. Deze afstand is een belangrijkste parameter voor de frequentie dat het beschermglas vervangen wordt. Hoe groter de afstand, hoe minder vaak het beschermglas moet worden vervangen. In de eVa-kop is deze afstand de grootste van alle modellen op de markt.

Service – Basisonderhoud kan uitgevoerd worden door de klant zonder dat er servicetechnieker van EAGLE nodig is. Voor basisonderhoud hoeft de gehele eVa-kop niet gedemonteerd te worden.

Bescherming - de eVa-kop heeft gepatenteerde antibotsingsbescherming die uit 4 niveaus bestaat. Ten eerste vermijdt de capacitieve nozzle-sensor botsingen bij lage snelheid. Ten tweede, bij het snijden van platen, kan de snijkop verschuiven, waardoor de machinetijd heeft om te stoppen. Zowel niveau 1 als 2 worden binnen enkele seconden opgelost door middel van automatische nozzle centrering. Ten derde, in het geval van een botsing met hoge snelheid, zal de snijkop op veren verdraaien, waardoor de onderste module wordt beschermd. Ten slotte breekt enkel de onderste module af bij volle verplaatsingssnelheid (meer dan 100 m/min) om ernstige schade aan de reest van de snijkop en machine te voorkomen. Na minder dan een uur is het systeem weer weer operationeel, omdat slechts de nieuwe centreermodule moet worden vervangen.

Autofocus - de autofocusfunctie van de eVa-snijkop maakt het mogelijk om de brandpuntsafstand tussen snijden en branden snel te veranderen. Elimineert de noodzaak om de brandpuntsafstand handmatig aan te passen op basis van het materiaaltype en de dikte. Deze functie bespaart installatietijd en elimineert mogelijke fouten.

AC – automatische centrering is ook een antibotsingssysteem, omdat botsingen met snelheden van niet meer dan 50 m/min de machine- en productie-efficiëntie niet beïnvloeden. Deze oplossing vermindert het aantal dure slijtdelen in de kop, zoals keramische onderdelen of adapters, waardoor de bedrijfskosten worden verlaagd. Het AC-systeem voorkomt dat de straal wordt uitgestraald wanneer deze niet gecentreerd is. Hierdoor worden de hele kop en zijn componenten zoals de sproeier of sensor beschermd tegen beschadiging en wordt hun levensduur aanzienlijk verlengd.

ACS - Het automatische centreer- en antibotsingsbescherming verhoogt zowel de efficiëntie als de veiligheid van de machine en verlaagt de kosten van mogelijke botsingen. Het systeem centreert de straal automatisch na een botsing zonder tussenkomst van de machinist. De gepatenteerde modulaire oplossing in de laserkop bestaat uit bewegende delen. Deze bevinden zich onder het optische systeem. De sensoren herkennen botsingen direct door de beweging van de nozzle en de afstand tussen de sensor en de laserstraal. Als de botsing heeft plaatsgevonden met een snelheid van minder dan 50 m/min, centreert de kop zichzelf automatisch en blijft werken zonder tussenkomst van de operator. Deze oplossing is vooral aan te raden voor bedrijven die zonder toezicht, 's nachts of in het weekend willen werken.

Gemotoriseerde zoom – deze functie verandert automatisch de straaldiameter bij de werkstukken, waardoor de spotgrootte perfect wordt aangepast aan de materiaaldikte en het type. Dankzij dit bereikt het EAGLE-lasersysteem onovertroffen prestaties en efficiëntie met elk materiaaltype of elke dikte.

eBeam – Functie voor het wijzigen van de straalmodus. Hierdoor wisselt de straal automatisch tussen Gauss-modus en ringmodus. Dit is vooral belangrijk bij het snijden van dikke stukken met hoge kwaliteit en snelheid bij gebruik van zuurstof.

wissel in 9 seconden

Materiaalverandering wordt vaak over het hoofd gezien wanneer de totale productietijd wordt geëvalueerd. Een machine die zo snel is als deze, heeft een constante aanvoer van materiaal nodig. De EAGLE-palletwisselaar is ontworpen met de totale productietijd in gedachten en heeft de snelste palletwisseling op de markt.

Het systeem is ergonomisch ontworpen met 3-zijdige toegang om het laden en lossen voor de machinist gemakkelijker te maken. De palletwisselaar is volledig automatisch en kan eenvoudig worden geïntegreerd met automatisering van materiaalverwerking.

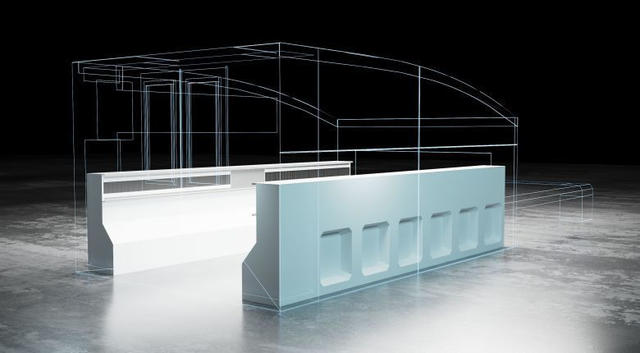

De machinebehuizing is gemaakt van modern composietmateriaal. Dit type materiaal heeft unieke mechanische eigenschappen:

• heeft een trillingsdempingsfactor die honderd keer hoger is dan die van staal
• Weerbestendig
• De temperatuurcoëfficiënt is tien keer lager
• Hoge thermische capaciteit
• De beste basis voor lineaire motoren
• 2 x 2 geleidingen op de X-as voor perfecte sterkte, nauwkeurigheid en duurzaamheid

Het composietlichaam onderdrukt trillingen en biedt een bewerkingsnauwkeurigheid die voorheen alleen was voorbehouden aan meetapparatuur. Het biedt een stabiele basis voor extreem snelle en efficiënte lineaire motoren en voorkomt trillingen tijdens dynamische veranderingen in de bewegingsrichting van de snijkop. Het is met name ideaal voor het vervaardigen van onderdelen die zijn gesneden uit dun en middel dik staal. Deze oplossing is geschikt voor toepassingen zeer hoge snijsnelheden.

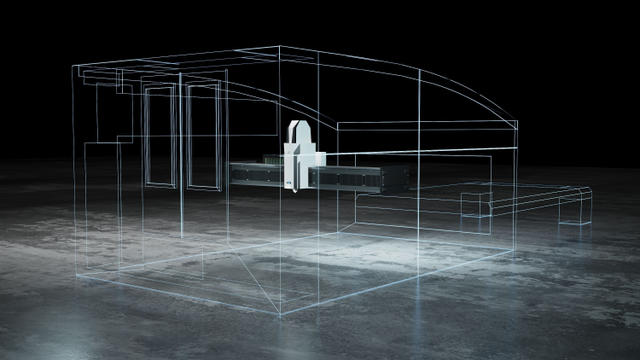

Om de ideale fiberlasermachine te ontwikkelen, is de traverse vervaardigd uit carbon. Licht van gewicht – zeer sterk en uitermate snel.

Carbon heeft een ongelooflijke sterkte-gewichtsverhouding die veel beter is dan die van elk ander metaal. Het materiaal is bestand tegen enorme belastingen, zoals die van vliegtuigvleugels, Formule 1-auto's en EAGLE-machines.

De traverse van de EAGLE heeft een bijna perfecte stijfheid, zelfs bij 6G. Het gewicht en de trilling van de brug zijn aanzienlijk verminderd om een dergelijke acceleratie mogelijk te maken. De prestaties van de machine worden ook verbeterd door EAGLE's geavanceerde bruggeometrie en bevestigingsconfiguratie.

Alle modellen van Ealge zijn voorzien van lineare aandrijvingen op alle assen. Deze vormen de basis voor een snele positioneringsnelheid en zijn bovendien ook gebruiksvriendelijk in onderhoud hebben een veel langere levensduur dan de tandwielaandrijvingen.

Ontworpen voor snelheid

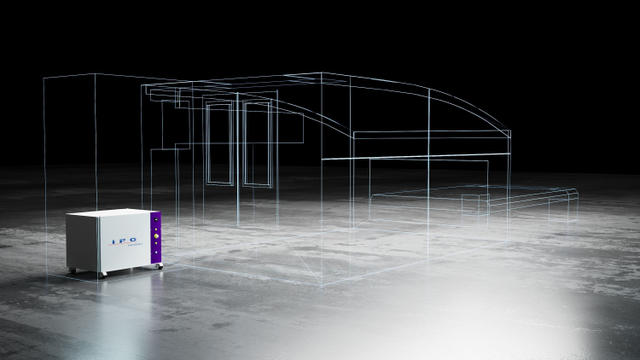

De fiberlaser wordt geleverd door IPG Photonics, de onbetwiste wereldleider in de productie van laserbronnen voor de plaatbewerkingsindustrie. De innovatieve producten van IPG kenmerken zich door hun zeer hoge energie-efficiëntie van meer dan 50%, hogere productiviteit, lagere bedrijfskosten, bedienings- en integratiegemak en compact ontwerp. De belangrijkste kenmerken van deze laserbronnen zijn energie-efficiëntie en betrouwbaarheid.

Fiberlasers hebben een dynamisch vermogensbereik waardoor de straal kan focussen en een constante positie kan behouden, zelfs nadat het laservermogen is gewijzigd.

Een breed scala aan spot diameters kan ook worden bereikt door de configuratie van de optieken te wijzigen. Deze eigenschappen stellen de eindgebruiker in staat om de juiste vermogensdichtheid te kiezen voor het snijden van verschillende materialen met een breed scala aan diktes. IPG-laserbron daarom ideaal voor lasersnijtoepassingen.

IPG Photonics zorgt voor een laag energieverbruik en lage onderhoudskosten.

Volledige integratie van de IPG-laser en de IPG-koeling in het EAGLE-diagnosesysteem
